ネダノン~軸組構法~

ネダノンQF45 ~軸組構法~

JAS構造用合板《ネダノンQF45》が合板で初めて『45分準耐火認定』を受けました。準防火地域内の木造3階建て住宅、2階建て共同住宅の床に使用できます。



■特徴

1,合板初の45分準耐火認定製品(床)
 認定番号:QF045FL-0010



2,準防火地域内の木造3階建て住宅に対応
 2階建て共同住宅にも使用できます。



3,床上はネダノンQF45のみで耐火性能を確保
 床の表側耐火被覆:ネダノンQF45(28mm 又は 30mm)
 床の直下の天井側耐火被覆:強化石膏ボード(15mm 又は 21mmの1枚張り)



《ネダノンQF45》は...
  • 当組合の独自商品です。
  • 当組合の登録商標です。
  • 当組合の自主基準により安全性に配慮して製造しています。
  • 認定製品には《ネダノンQF45》のロゴマークがロットと板面に表示されます。

【ご注意ください】

《ネダノンQF45》以外の類似製品では準耐火認定を受けられません。
ご利用の際には《ネダノンQF45》の表示を必ずご確認ください。


■仕様解説図



ネダノンQF45



図1 <準防火地域内の3階建て住宅>

※建築基準法施行令第136条の2に該当する建築物に使用できます。
※床以外の部位(外壁、間仕切壁、屋根等)は、建築基準法により別途防火性能が定められています。

ネダノンQF45

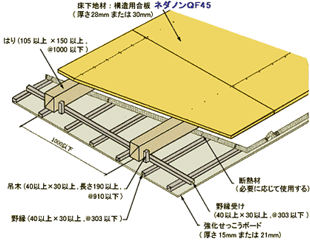

図2 <認定仕様図> さね目地の場合

【注】天井側石膏ボードはネダノンQF45裏側から300mm以上離す必要があります。


■《ネダノンQF45》認定書のご請求

認定書は確認申請の添付資料となります
《ネダノンQF45 ~軸組構法~》の認定書をご希望の方は、下記「ご請求用紙」に必要事項をご記入の上、当組合宛てに郵送又はFAXでお申し込みください。



WORD版

ご請求用紙(交付申請書)

PDF版

ご請求用紙(交付申請書)



送付先

〒101-0061 東京都千代田区神田三崎町二丁目21番2号
東京合板工業組合 宛  FAX 03-5214-3660
【注】認定書はコピー無効用紙を使用しています。



「梁用」認定書が必要な場合があります
確認申請の際に、「梁」の45分準耐火認定書の提出を求められる場合があります。「梁用」認定書も用意しておりますので、仕様書と併せてご利用ください。



PDF版

「床用」仕様書

PDF版

「梁用」仕様書

WORD版

「梁用」認定書のご請求用紙(交付申請書)

PDF版

「梁用」認定書のご請求用紙(交付申請書)



必要事項をご記入の上、当組合宛てに郵送又はFAXでお申し込みください。
