厚9mm全層カラマツ・全層ベイマツ構造用合板で倍率5.0、厚12㎜構造用合板で倍率4.7の木造軸組構法耐力壁（大壁仕様）の壁倍率の国土交通大臣認定を取得いたしました。

地震に負けない家づくりにお役立て頂ければ幸いです。

■注意事項

※パンフレットの内容をPDFで掲載しています

・大壁にのみ対応しています。床勝ち大壁や真壁には対応していません。

・合板は、東北合板工業組合・東京合板工業組合傘下の組合員企業により、JAS規格によって製造され、板面にくぎの種類および間隔が印字されたもの、またはそれらを明記したラベルが貼られたものをご使用ください。

・柱の間隔は910㎜とし、柱と間柱の間隔は455㎜としてください。

・合板を壁高さ方向に継ぐ場合の下側の合板の長さは、1820㎜としてください。

・壁長さを910㎜より大きくとる場合、合板の縦目地部には、必ず柱を設けてください。

　間柱では不適合となります。

・間柱の取り付けは、以下のいずれかとしてください。

　上部：①大入れの上、くぎN75（またはCN75）2本斜め打ち

　　　　②突き付けの上、くぎN75（またはCN75）2本斜め打ち

　　　　③ほぞ差し

　下部：①大入れの上、くぎN75（またはCN75）2本斜め打ち

　　　　②突き付けの上、くぎN75（またはCN75）2本斜め打ち

・胴つなぎの取り付けは、柱及び間柱に突き付けの上、くぎN75（またはCN75）2本斜め打ちとしてください。

・間柱と胴つなぎに用いるくぎN75及びCN75は、メッキくぎNZ75及びCNZ75を使用することができます。

・くぎ間隔の許容差は、外周部±7.5㎜、中通り±20㎜です。

・くぎの縁端距離の許容差は、±3㎜です。

・合板のかかり代は、柱・土台・梁・胴差・桁に50㎜以上、胴つなぎに28㎜以上としてください。

・以上は主な注意事項です。設計と施工の際は、必ず、認定書付属の「別添」をご確認ください。

■別添

認定書付属の「別添」を下記よりダウンロードすることができます。

・FRM-0709（厚9㎜全層ベイマツ構造用合板で倍率5.0）

・FRM-0710（厚9㎜全層カラマツ構造用合板で倍率5.0）

・FRM-0711（厚12㎜構造用合板で倍率4.7）

■認定書

これらの仕様をお使いになるには、確認申請時に、認定書の写しの添付が必要です。

認定書をご希望の方は、申請書を下記からダウンロードして必要事項をご記入の上、当組合宛てに郵送又はFAXでお申し込みください。

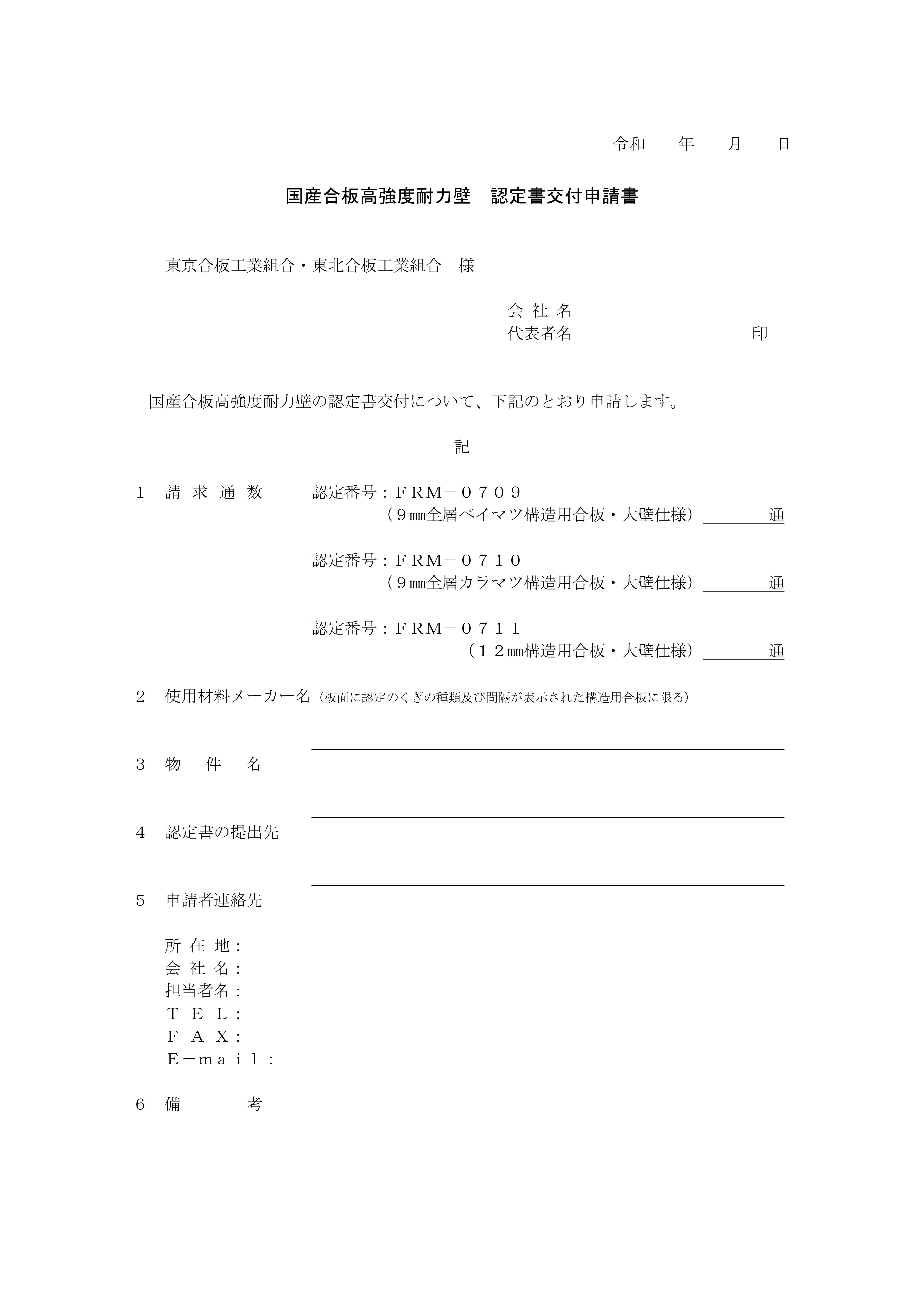

・認定書交付申請書（WORD版）

・認定書交付申請書（PDF版）

〈送付先〉

〒101-0061　東京都千代田区神田三崎町二丁目21番2号

東北合板工業組合 宛　　FAX 03-5214-3660

【注】認定書はコピー無効用紙を使用しています。
